“供熱管網”探索之路——大管徑熱力管道架空敷設設計要點
詳細內容:

演講人:梁玉輝

    石河子開發區化工新材料產業園天富發電廠一期2×660兆瓦工程配套廠外熱網工程管徑DN1400,設計壓力2.5MPa,設計供回水溫度130/70℃,全長約14km,架空段長度約7.5km,直埋段長度約6.5km。管線穿越市政道路、機耕路、企業大門共計18處,穿越灌渠1處,穿越鐵路1處。工程于2017年7月開工,2017年12月竣工并投入使用。

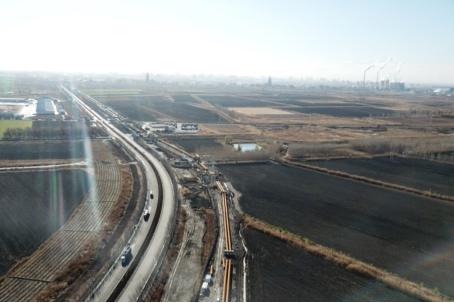

工程鳥瞰圖

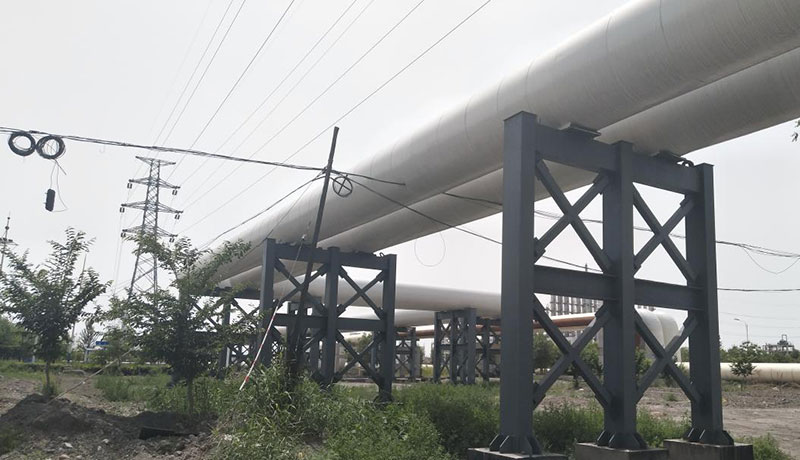

    工程設計階段為縮短施工周期,架空敷設段高滑動支架上部結構采用鋼構件形式,在工程土建施工期間即可由鋼構件廠家同期加工梁柱構件,待支架混凝土基礎施工完成后將鋼構件吊裝澆筑即可,同時該設計方便調整土建施工帶來的高程誤差。

高滑動支架上部鋼結構

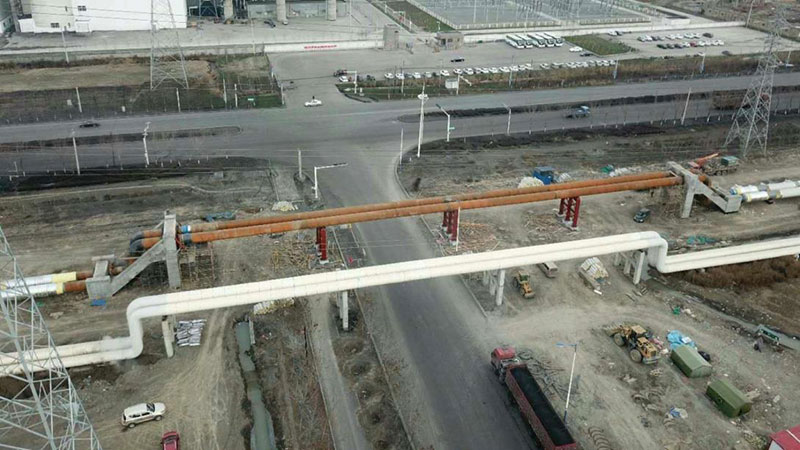

    工程架空敷設部分為降低工程投資及增加管網安全性采用了套筒補償器解決架空敷設補償問題,為解決使用套筒補償器產生的較大的內壓不平衡力造成架空主固定支架基礎過大的問題,設計上因地制宜將距離較近的主固定支架基礎合并以抵消水平推力,減小了主固定支架基礎尺寸,降低了工程投資。

固定支架基礎合并抵消水平推力

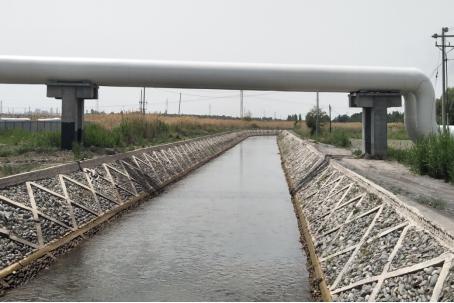

    管道穿越灌渠處為避讓渠邊巡檢道路,兩座滑動支架基礎中心距最小需達到29米,超過管道強度所能承受的最大跨距,為解決這一問題設計上采取兩方面措施:1)滑動支架上部結構前后各挑出1.5米,使管道跨距縮減至26米。2)采用許用應力更高的Q345B鋼管并經計算確定合適的管道壁厚以滿足管道26米跨距需求。

DN1400熱力管道穿越灌渠

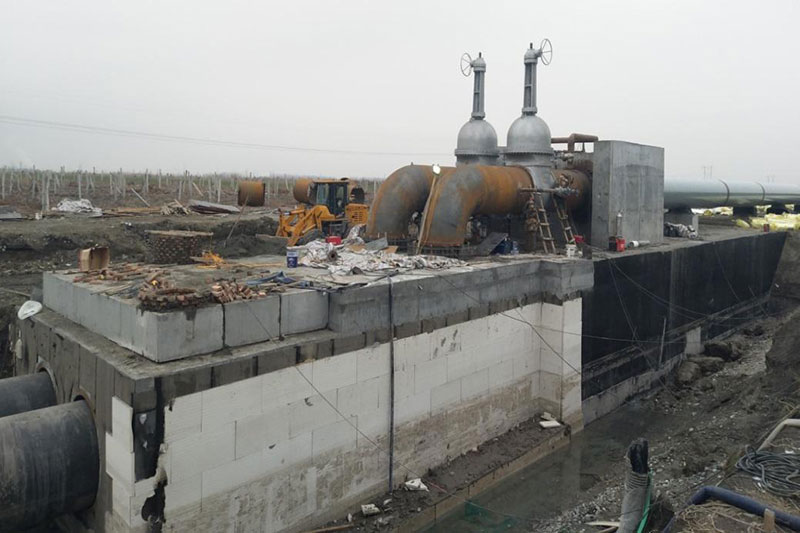

    工程架空敷設與直埋敷設分界點處需分別設置架空主固定支架與直埋固定支架,為降低工程投資,設計上采取直埋固定支架井室與架空主固定支架基礎貼臨的方式,取消了直埋固定支架井室的閥板基礎。

架空敷設與直埋敷設分界點處

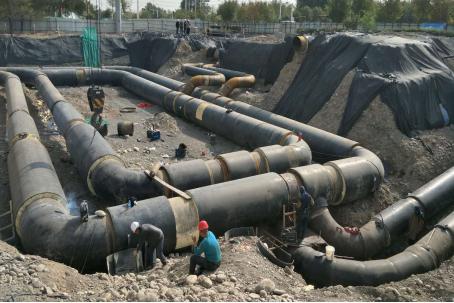

    工程末端需與現狀2處DN1000管線、1處DN800管線銜接,在滿足規范要求的基礎上,同時保證所有管道供回水方向接順并躲避各種交叉管線,設計上考慮了各種方案并最終采用下圖中布置形式解決了這一問題。

管道末端與現狀管線銜接處
